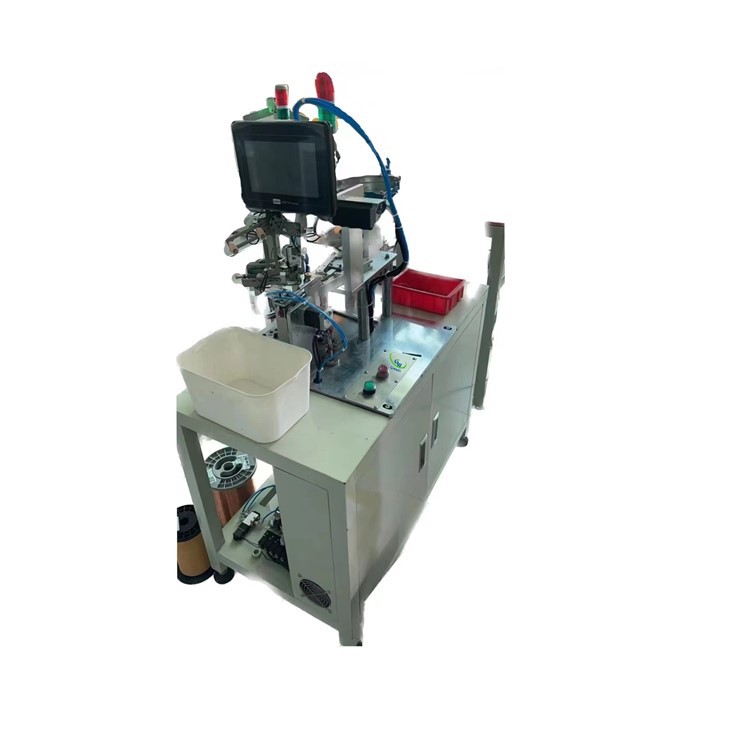

Plně automatický stroj na navíjení malého toroidního jádra

Zařízení lze navinout kolem Parametry produktu:



Ne.	Sériové číslo	Parametr	备注
1	Základní specifikace	6*3*3-10*6*4
2	Požadavky na délku kabelu	Do 200 cm
3	Požadavky na průměr drátu	0.25-0.65 mm
4	Produkční kapacita	0.8 sekund/kruh
5	Požadavky na příslušenství	Výměna specifikací magnetického jádra vyžaduje výměnu vodicích lišt a svorek
6	Další požadované příslušenství	Pokud se průměr drátu změní o více než 0,2 mm, je třeba model háčku vyměnit



Představení vybavení:

Navíjecí stroj GW{0}}GZ společnosti je určen hlavně pro vinutí s malou magnetickou prstencovou indukčností, které dokáže realizovat jedno a dvouvodičové paralelní vinutí a vyznačuje se vysokou výrobní kapacitou, stabilním výkonem a vysokým nákladovým výkonem stroje.



Instalace zařízení:



1. Po demontáži zařízení je nutné zkontrolovat, zda je na rotační části stroje vázací páska. Pokud je potřeba jej rozebrat, pak se připojí na vzduch a zapojí.

2. Aby byla zajištěna životnost zařízení, vzduchové potrubí připojené ke stroji musí mít po bezolejové filtrované vodě tlak čistého vzduchu. Aby byla zajištěna životnost elektromagnetického ventilu a válce.

3. Síťová zásuvka zařízení musí být spojena s uzemňovacím vodičem, aby se zabránilo úderu blesku nebo úniku.

4. Tlak vzduchu nasávaného do zařízení musí dosáhnout 0,5 MPa.



Nastavení parametrů systému zařízení:



Nastavte délku měděného drátu: skutečná požadovaná délka produktu závisí na počtu měděných drátů. Hodnota 100 je asi 5MM dlouhá, která se nastavuje podle požadované délky drátu výrobku.



Nastavení rychlosti navíjení: Tovární nastavení rychlosti navíjení je 50. Čím větší číslo, tím nižší rychlost a čím menší rychlost, tím rychlejší. Obecně lze nastavit na 50.



Nastavte počet cívek: hodnota počtu cívek je skutečný počet cívek. Pokud je nastaveno na 10 cívek, stroj skutečně navine 10 cívek.



Rychlost motoru podávání drátu: Tovární nastavení rychlosti motoru podávání drátu je 50. Čím větší číslo, tím nižší rychlost a čím menší rychlost, tím rychlejší je. Obecně lze nastavit na 50.



Úhel vytažení posledního kruhu: Tento parametr slouží k nastavení polohy ocasní linie po navinutí produktu. Pokud není nastavena žádná hodnota, pozice ocasní linie nebude zpracována, tj. pozice, kde produkt vyjde, když se stáhne poslední kruh háčkování dolů. Nastavené množství Velikost je pro úpravu polohy ocasní linie. Čím větší číslo, tím vyšší bude pozice ocasní linie.



Počet cívek pro zahájení ořezávání: nastavte, která cívka se má oříznout. Musí být menší nebo roven počtu závitů, pokud je větší než počet závitů, nit nebude odstřihována.



Úhel vícenásobného otočení první kružnice: Tento úhel se používá k nastavení mezery mezi první kružnicí a druhou kružnicí.



Zapnout a znovu oříznout: Pokud je tato hodnota nastavena na 0, tato funkce nebude zapnuta, a pokud je nastavena na 1, bude tato funkce zapnuta. Je to hlavně pro výrobky se silnými nitěmi, aby se zabránilo jednorázovému přestřižení nitě.



Počet závitů pro odstřižení nitě a návrat na nulu: Tento parametr slouží k nastavení doby resetování mechanismu podávání a odstřihu nitě, přičemž nastavená hodnota tohoto počtu závitů by neměla být velká.



Úhel vícenásobného otočení středového kruhu: Tento parametr se nastavuje především pro vyšší velikost produktu zákazníka, což znamená, že horní poloha produktu je nastavena pod úhlem bez navíjení.



Úhel prvního otočení háčkováním: Obecně by pro tento parametr neměla být nastavena žádná hodnota.



Dvojitý klip a jeden klip: Pokud je parametr nastaven na 1, budou klipy dvou klipových produktů fungovat současně, a pokud je nastaven na 0, bude fungovat jeden klip a jeden klip.



Pozastavené pracovní množství: Tento parametr slouží k usnadnění samostatného počítání a balení. Pokud je nastavena na 500, zařízení spustí alarm jednou po navinutí 500 produktů. Nastavením na 0 tuto funkci deaktivujete.



Zjištění počtu měděných drátů: nastavením na 2 zjistěte, zda dochází k podávání drátu, nastavením na 0 tuto funkci ukončíte. Nastavte na 1, chcete-li detekovat pouze jeden řádek.



Údržba vybavení:



Každý den je nutné zkontrolovat první kus produktu na ránu, zda produkt na ránu není vadný nebo poškozený.



Každých přibližně 10 dní je nutné nastříkat 3-5krát antikorozní olej na vodicí lištu a jezdec stroje za účelem promazání.



Pravidelně vypouštějte vodu z filtru připojeného k vnější straně stroje, abyste příliš mnoho vody ve vzduchovém potrubí neovlivnili životnost válce a solenoidového ventilu.



Pravidelně čistěte prach na stole stroje.



Když se stroj nepoužívá, je nutné včas odpojit napájení, plyn a ochranu proti prachu.
