Výroba automatického navíjecího stroje

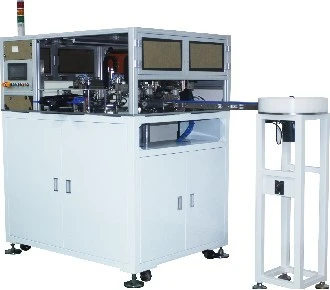

GWA-HM09 Stroj na navíjení indukční pružiny



Kruhový symetrický design vinutí speciálně pro automatické kruhové a zrušení stroje, od jádra, do linky, pro zrušení, zaslepování bez lidského integrovaného dvouosého stroje, jednoosé kolem jednostranného, ​​zrušení času lze výrazně zlepšit, ale jediné vrstva, dvě vrstvy vratného pohybu, tři vrstvy plochého kabelu, kabeláž, přesnost, vysoká účinnost, méně pracovní síly, rozsah průměrů drátu široká kompatibilita, poslední více než 2 hodiny běhu jádra, měděný drát celé axiální podávání, muž vidí více , nedostatek materiálu (jádro, měď), automaticky se vypne poté, co je jádro amorfní, železná prášková jádra, železo, křemíkový hliník a tak dále materiál, drát může používat měděný drát, hliníkový drát, nastavitelná rychlost, pohodlné a rychlé změny specifikace



Délka drátu	1600 mm
Průměr drátu	0.4-2.2 mm
Rychlost háčkování	1-2.5s (Rychlost se liší podle tloušťky průměru drátu)
Jádro OD	13-50 mm (příslušenství je nutné změnit velikostí magnetického kroužku)
Jádro min. ID po dokončení	Min. průměr drátu ({{0}}.4mm) je po dokončení 8mm a max. průměr drátu (2,0 mm) je po dokončení 15 mm
Doba přechodu	7s (Upravte dobu přechodu podle velikosti jádra)
Hlavní aplikace	Speciálně pro vinutí společného režimu, diferenciálního režimu
Napájení	220V/50HZ
Motor	Delta, Panasonic
Spínač obvodu	Tracy, Chint
Spínaný zdroj	Mingwei
Relé	Omron
Vypínač	Červená vlna
Aeroelektromagnetismus	Airtac, SMC, CKD
Modul	Mismi, THK
Atmosférický tlak	6 kg
Servo pohonu	0,75 kW x 1
Servo pohonu osy	0.4 kW
Zdroj napájení	AC + AC 220V

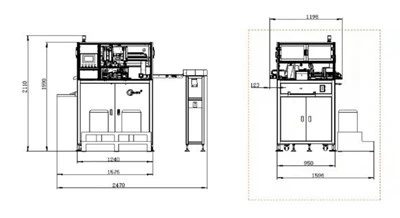

Strojní rozměry stroje 3D panorama

Strojní rozměry stroje 3D panorama

Jádro naplocho na dopravním pásu, dopravní pás běží nepřetržitě ve směru magnetického jádra do drážek, senzory detekují magnetické jádro na místě po zastavení dopravního pásu, po přivedení klipu klip jádra dopravního pásu opět signál spuštění, v oběhu, Magnetická jádra T30, například dopravní pás může nést asi 200 jader, pouze 1,5 hodiny pro provoz zařízení, poté, co na dopravním pásu není žádný materiál, se zařízení automaticky zastaví, náhradní produkty lze upravit síta na obou stranách drážka.

Struktura horního magnetického jádra je tříosá spojovací kombinace. Horní magnetické jádro slouží k přenosu jednostranně vinuté cívky a jsou integrovány tři skupiny vybíjení. Magnetická spona jádra se používá k upnutí obou stran, aby bylo zajištěno, že obě strany budou pod rovnoměrným namáháním a magnetické jádro nebude zlomeno



Převodový režim je servomotor na řemen XL, s přesným chodem bez vůle. Přenosový režim je provoz s pevným sedadlem s magnetickým jádrem, s maximální provozní polohou až 340 stupňů. Pozice běhu čáry se nastavuje podle digitálního úhlu a úhel každé vrstvy lze nastavit libovolně



Dvojitý háček je připojen nahoru a dolů současně. Nejdelší zdvih jedné strany je 850 mm na každé otočení zařízení. Vrstva drátu s magnetickým jádrem se otáčí pod úhlem podle parametrů nastavených programem





Linka pro axiální podávání, dvojitá struktura podávání drátu nad linkou k jádru, k pevné svorce k upnutí po zvednutí háčku linka ke stažení dolů, odeslání linky po dokončení pneumatických nůžek zařízení pro podávání drátu zpět do původu , po odeslání délky linky je nastaven regulátor, použití každé délky produktové řady je nastaveno předem, pokud linka skončila pomocí nedostatku materiálových podmínek v senzoru automaticky alarm prostoje, magnetické jádro, také.

Po navinutí je produkt přímo odeslán na převodový pás, který lze připojit k montážní lince pro následující proces nebo přímo do skladovacího koše. Cívka je umístěna přímo na pevném držáku a válec drátu je zakrytý, aby se zabránilo poškození drátu při kontaktu s jinými předměty



Rozsah použití
