Středněrychlostní navíjecí stroj typu s otevřeným ozubeným kolem video

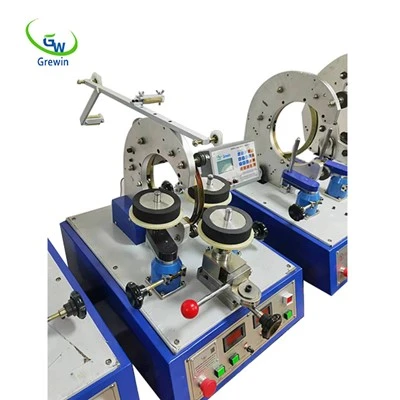

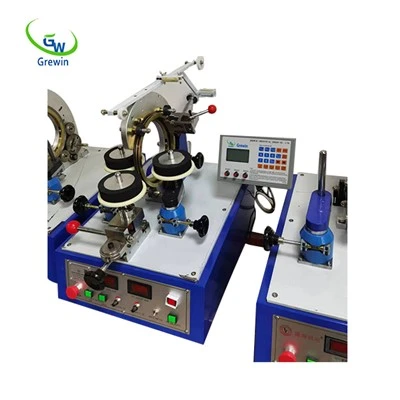

Středněrychlostní navíjecí stroj typu s otevřeným ozubeným kolem

MODEL: GWLA-0319
Režim navíjení: Typ ozubeného kola
Nakonec doplňte vnější průměr:60-200
Minimální hotový vnitřní průměr: 25
Maximální výška dokončení: 80
Vhodný rozsah průměru vinutí:0.5-1.6
Průměr drátěného úložného kroužku: 250

Odeslat dotaz
Stáhnout

Popis

SPECIFIKACE:
Model vybavení
GWLA-0319
Režim navíjení
Typ ozubeného kola
Nakonec doplňte vnější průměr
 60-200
Minimální hotový vnitřní průměr
 25
Maximální výška dokončení
 80
Vhodný rozsah průměru vinutí
 0.5-1.6
Průměr drátěného úložného kroužku
 250
Šířka úložného kroužku
 3-8
Hloubka úložného prstence
 10/12/16
Maximální rychlost
 230 ot./min
Provozní napětí
 220V/50Hz
Celkový rozměr
500x600x750
FUNKCE :
1.Mikropočítačový programový řadič, jednoduchá obsluha.
2.Vstup dat paměti 50 specifikací, každou specifikaci lze přednastavit 20 běžících programů.
3. Proporcionální pohon s dvojitou frekvenční konverzí, lze zvolit automatický provoz nebo ovládání rychlosti pedálu.
4. Může být plynulá regulace rychlosti, podle různých požadavků na proces produktu nastavte vhodnou rychlost navíjení.
APLIKACE:
Toroidní navíjecí stroj je nejvhodnější pro toroidní induktor, toroidní transformátory, toroidní proudové transformátory, toroidní cívku, toroidní tlumivku, výkonové induktory, induktor UPS, induktor konvertoru a těžké toroidní jádro atd.


9

VLASTNOSTI VYBAVENÍ:
1. Navíjecí stroj typu ozubeného kola má vlastnosti velkého točivého momentu vinutí, velkou velikost otvoru ozubeného kroužku / drátěného kroužku, velké úložné množství drátu a široký rozsah vhodného průměru vinutí.
2. Je to nejpoužívanější navíjecí stroj. Je vhodný pro produkty s tlustým průměrem vinutí, požadavky na uklizenou kabeláž a vícevláknové vinutí drátu, jako je sekundární vinutí malého prstencového transformátoru, primární vinutí prstencového transformátoru s vysokým výkonem, indukční magnetický prstenec s velkým průměrem drátu atd.
3. Cívka proudového transformátoru a nastavitelný odpor.
4. Podle celkové velikosti výrobku doplňte vnitřní průměr, otáčky a další parametry, vypočítejte délku navíjení, vyberte vhodnou velikost modelu.
5. Stejný model lze nahradit různými šířkami prstence skladovacího drátu, aby bylo možné vyhovět různé velikosti skladu produktové řady a úplného průměru, širší rozsah použití.
6. Přípravek lze nastavit v širokém rozsahu, lineární hustotu lze upravit rychle a segmentovanou lineární hustotu lze upravit. Je zvláště vhodný pro vinutí transformátorových výrobků s více vinutími.
7. Vhodné pro navíjení drátu různých typů, jako je smaltovaný měděný drát, smaltovaný hliníkový drát, ocelový drát, nylonový drát a odporový drát, lze použít pro zpracování cívek různých průmyslových produktů.
 OBAL:
Obalový materiál: Karton/dřevěné pouzdro s pěnou uvnitř.
1.Obecné balení (papírový karton nebo plastový sáček): Pro malé euipped díly pro toroidní transformátorový navíjecí stroj, zabalte jej s formulářem a balicím papírem, abyste zaručili neporušenost během přepravy.
2. Balíček dřevěného pouzdra: Pro větší toroidní navíjecí stroj máme speciálního zkušeného tesaře, který by vyrobil správné dřevěné pouzdro s přesnou tloušťkou, hustotou, délkou. Šipka nahoru ↑ vyznačená na vnějším dřevěném pouzdře. Do dřevěného pouzdra by se vložil nárazníkový materiál, aby se zabránilo prasknutí a nárazu.

Open Gear Type Medium Speed Winding Machine 4

product-622-630


TOVÁRNA:
We-GREWIN INDUSTRIAL GROUP je odborníkem na linky navíjecích strojů již 28 let. Náš Grewin má od vlády ISO9001: 2015, schválení CE, patenty na stroje, „high-tech podniky“.

1

2

VIDEO:

Hledáte efektivní a spolehlivé řešení vinutí transformátoru? Už nehledejte! Náš automatický navíjecí stroj toroidního transformátoru je navržen tak, aby způsobil revoluci ve vašem procesu navíjení. Toto nejmodernější zařízení, známé také jako China Automatic Toroid Winding Machine, je dokonalou odpovědí na vaše potřeby vinutí.

KLÍČOVÉ VLASTNOSTI:

Konstrukce typu otevřeného ozubeného kola: Náš stroj se může pochlubit konstrukcí typu otevřeného ozubeného kola, která zajišťuje hladké a přesné operace navíjení. Tato inovativní funkce minimalizuje tření a maximalizuje životnost vašeho vybavení.

Výkon při střední rychlosti: Automatický toroidní stroj nabízí možnosti navíjení střední rychlosti a dosahuje dokonalé rovnováhy mezi rychlostí a přesností. Je ideální pro různé aplikace vinutí, včetně poloautomatického vinutí transformátoru a vinutí výkonového transformátoru.

Vinutí kulatého transformátoru: Náš stroj se specializuje na vinutí kulatého transformátoru, což zajišťuje, že pokaždé dosáhnete konzistentně kulatých a spolehlivých cívek transformátoru. Rozlučte se s nepravidelnostmi a přivítejte kvalitní výsledky navíjení.

Proč si vybrat náš navíjecí stroj?

Efektivita: Díky automatickým schopnostem tohoto stroje zažijete výrazné zvýšení efektivity výroby. Je ideální pro prostředí s velkým objemem výroby.

Přesnost: Pokud jde o vinutí transformátorů, přesnost je prvořadá. Náš automatický navíjecí stroj toroidního transformátoru zaručuje přesné a rovnoměrné navíjení splňující nejpřísnější normy kvality.

Všestrannost: Ať už potřebujete poloautomatický transformátorový navíjecí stroj nebo výkonový transformátorový navíjecí stroj, naše zařízení se přizpůsobí vašim specifickým potřebám. Díky své všestrannosti je vhodný pro širokou škálu aplikací vinutí transformátorů.

Spolehlivost: Spolehněte se na náš stroj pro konzistentní a spolehlivý výkon, minimalizaci prostojů a zajištění hladkých výrobních procesů.

Závěrem lze říci, že náš středorychlostní navíjecí stroj typu Open Gear, známý také jako China Automatic Toroid Winding Machine, je vaší vstupenkou ke zvýšené efektivitě, přesnosti a spolehlivosti navíjení. Ať už potřebujete navíjecí stroj s kulatým transformátorem nebo řešení pro jiné navíjecí aplikace, naše zařízení vás pokryje. Upgradujte svůj proces vinutí transformátoru pomocí naší špičkové technologie ještě dnes!
