NÁZEV: Indukční transformátor GW-9107A otáčí tester

Specifikace

1.1 Úvod

Tester magnetických cívek je zařízení dobré kvality a nízké ceny, které se používá k testování všech druhů magnetických cívek. Díky silným funkcím, vynikajícímu výkonu a snadné obsluze zařízení splňuje potřeby vysoce přesného testování a produktivního bodového vysokorychlostního testování.

1.2 Princip skici

1.3 Technologický rejstřík

1.3.1 Testovací rozsah: 0 --- 20 000 otáček

1.3.2 Přesnost testování: 0,1%

1.3.3 Testovací rychlost: dvakrát za sekundu

1.3.4 Testovací frekvence: 10kHz, 2kHz, 200Hz

1.3.5 Rozměry cívky: vnitřní průměr &> 3 mm, vnější průměr ≤ 90 mm (lze vyrobit na zvláštní míru)

1.3.6 Funkce volby: volba absolutní chyby a volba procentuální chyby

1.4 Operační podmínky

1.4.1 Podmínky teploty a vlhkosti

Přesnosti lze dosáhnout, když je teplota mezi 10 ℃ a 30 ** ， vlhkost ≤80%relativní vlhkosti.

Zařízení lze provozovat, když je teplota mezi 0 ** a 40 **, vlhkost ≤ 90%RV.

1.4.2 Napájení

Napětí: AC 220 V ± 10%

Frekvence: 50 Hz ± 5%

Výkon: ≤30W

1.4.3 Objem

Hlavní vybavení: 390*160*420 (šířka*výška*hloubka)

Zkušební zařízení: 185*150 mm (průměr*výška)

1.4.4 Hmotnost

Hlavní vybavení: 5 kg

Zkušební zařízení: 1 kg

1.5 Vnější struktura

1.5.1 Zkušební zařízení

1.5.1.1 Skica mapy

1.5.1.2 Ilustrace

1.5.1.3 Ilustrace

1.5.2 Přední panel

1.5.2.1 Mapa náčrtu

1.5.2.2 Ilustrace

1.5.3 Zadní panel

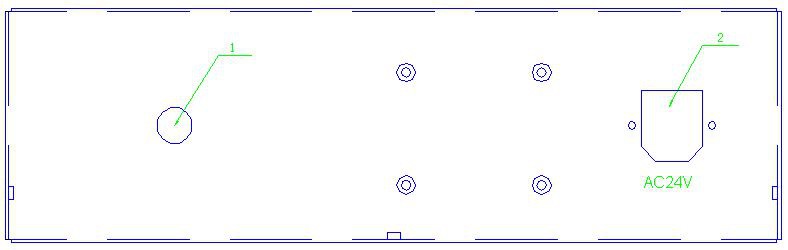

1.5.3.1 Mapa náčrtu

1.5.3.2 Ilustrace

Kapitola 2Provozní pokyny

TPřístroj automaticky obnoví poslední stav měření, když je zapnutý. Všechny funkce měření se zobrazují na panelu a lze je získat pomocí čtyř tlačítek „∧“ 、 „∨“ 、 „& lt; ”、“> “. Kontrolka funkce svítí při stisknutí „& lt; ”、“> ”Na požadovanou funkci, pak lze parametry funkce zvolit stisknutím tlačítka 上下 na místo, kde svítí kontrolka.

Funkce:

A. F --- Frekvence: 10kHz, 2kHz, 200Hz

B. C --- Volba: Vypnuto, Absolutní chyba (Δ), Procentní chyba (Δ%)

C. S --- Zvuk: Vypnuto, Kvalifikovaný (Q), Nekvalifikovaný (U)

D. P --- Parametr: Čtěte přímo （D）, Rektifikace A （RA）, Rektifikace B (RB)

E. M --- Rozsah měření: Otočí více než 1000 (M), Otočí méně než 500 (F)

F. W --- Way: Continuous, Single

2.1 Měření

2.1.1 Propojte testovací zařízení s hlavním zařízením pomocí elektrického kabelu s pěti vodiči

kabelu a propojte spínací vodiče s hlavním zařízením.

2.1.2 Zapojte vodič do konektoru na zadní straně nástroje a stiskněte NAPÁJENÍ.

2.1.3 Kdykoli stiskněte RESET do stavu měření.

2.1.4 Zvolte testovací metodu stisknutím „∧“ 、 „∨“ 、 „& lt; ”、“> “. (Viz podrobnosti v 2.2)

2.1.5 Umístěte cívku magnetického prstence kolem hlavní páčky; otočte pomocnou páčku do těsného kontaktu s hlavní páčkou.

2.1.6 Spojte dvě koncové linie testované cívky pomocí spínacích vodičů.

2.1.7 Na obrazovce se zobrazí počet závitů cívky.

2.2 Funkční pokyny

2.2.1 Frekvence testování

Lze zvolit tři frekvence (10kHz, 2kHz, 200Hz). Chcete -li získat nejlepší testování

efekt, vhodná frekvence by měla být zvolena podle druhu cívky.

2.2.2 Parametr

Obecně je výsledek testování cívky s vysokou magnetickou propustností stabilní a

přesný. Výsledek může být nepřesný, pokud je cívka nízko magnetická

propustnost nebo vinutí cívky je nestejné, ale výsledek lze napravit pomocí

následující způsoby:

A. Číst přímo

Číslo zatáček lze přečíst přímo.

b. Náprava A.

Tuto opravu lze použít, pokud je výsledek nepřesný a cívka má jedno vinutí. K dispozici je 40 paměťových buněk se závitem cívky, každá může ukládat rektifikace zobrazené hodnoty. A funkce Choice se provádí podle zobrazované hodnoty. (Viz podrobnosti v 2.2.4.1)

C. Náprava B

Tuto opravu lze použít, pokud je výsledek nepřesný a cívka má dvě vinutí. K dispozici je 20 paměťových buněk se závitem cívky, do každé lze uložit usměrnění zobrazovaných hodnot dvou vinutí. A funkce Choice se provádí podle jedné ze standardních hodnot. (Viz podrobnosti v 2.2.4.2)

Úložné buňky a opravy nebudou ztraceny kvůli přerušení napájení.

2.2.2.1 Oprava A

A. Stiskněte „& lt; “Nebo„> ”Tam, kde svítí kontrolka parametru.

b. Stiskněte „∧“ nebo „∨“ tam, kde svítí Rektifikace A.

C. Stiskněte SET-UP, zobrazí se „-a-xx“ (xx bliká, číslo je mezi 00 a 39.).

d. Stisknutím „∧“ nebo „∨“ nastavte číslo paměťové buňky a poté stiskněte SET-UP.

E. Opakujte 2.2.2.1.d a 2.2.2.1.e, abyste upravili zobrazenou hodnotu na otáčky cívky

číslo. Oprava nesmí překročit +/-20% přímo načtených

číslo, jinak se zobrazí ERROR.

F. Stiskněte SET-UP nebo START, opravené číslo bude uloženo do xx úložiště

testování otáček článků a cívek může začít.

2.2.2.2 Oprava B

A. Stiskněte „& lt; “Nebo„> ”Tam, kde svítí kontrolka parametru.

b. Stiskněte „∧“ nebo „∨“ na místo, kde svítí Rektifikace B.

C. Stiskněte SET-UP, zobrazí se „-b-xx“ (xx bliká, číslo je mezi 00 a 19.).

d. Stisknutím „∧“ nebo „∨“ nastavte číslo paměťové buňky a poté stiskněte SET-UP.

Zobrazí se „-B-1“ a začne rektifikace prvního vinutí.

E. Opakujte 2.2.2.1.d a 2.2.2.1.e, abyste upravili zobrazenou hodnotu na otáčky cívky

číslo.

F. Stiskněte SET-UP, zobrazí se „-B-2“. Zahájí se rektifikace druhého vinutí.

G. Připojte dvě koncové linie druhého vinutí pomocí spínacích vodičů.

h. Opakujte 2.2.2.1.d a 2.2.2.1.e, abyste upravili zobrazenou hodnotu na otáčky cívky

číslo.

já. Stiskněte SET-UP nebo START, opravené číslo bude uloženo do xx úložiště

testování otáček článků a cívek může začít.

Poznámka: Při použití usměrnění B by se závity dvou vinutí měly lišit

od sebe navzájem. Oprava nesmí překročit +/-40% přímo načtených

číslo, jinak se zobrazí ERROR.

2.2.3 Rozsah měření

Obecně je parametr M zvolen, když jsou otáčky cívky větší než 1000 a

F je zvoleno, když jsou zatáčky menší než 500. Lze zvolit kterýkoli z nich

když se zatáčky pohybují mezi 500 a 1000.

2.2.4 Způsob

A. Způsob kontinuálního měření

Přístroj nepřetržitě měří, vypočítává a ukazuje otáčky cívky.

Druhé měření probíhá bezprostředně za prvním.

b. Jediný způsob měření

Druhé měření pokračuje až po stisknutí tlačítka START za prvním

je hotovo.

Kapitola 3 Celá sada a záruka kvality

3.1 Celá sada

Celá sada obsahuje: (každý je z jednoho kusu)

1. Tester magnetických cívek

2. Clip-wire

3. Elektrický drát

4. Elektrický kabel s pěti vodiči

5. Návod k obsluze

6. Certifikace

Jakmile zjistíte, že něco chybí, kontaktujte prosím naši továrnu nebo prodejní místo.

3.2 Záruka kvality

Záruční doba: 18 měsíců. Lhůta začíná ode dne doručení, kdy

zařízení je zakoupeno od naší společnosti nebo prodejního místa. Během toho období,

náklady na údržbu hradí zákazník, pokud je škoda způsobena nevhodným způsobem

provoz uživatele nebo vnější síly.

Celoživotní údržbu zařízení provádí naše společnost.

Kapitola 3 Celá sada a záruka kvality

3.1 Celá sada

Celá sada obsahuje: (každý je z jednoho kusu)

7. Tester magnetických cívek

8. Clip-wire

9. Elektrický drát

10. Elektrický kabel s pěti vodiči

11. Návod k obsluze

12. Certifikace

Jakmile zjistíte, že něco chybí, kontaktujte prosím naši továrnu nebo prodejní místo.

3.2 Záruka kvality

Záruční doba: 18 měsíců. Lhůta začíná ode dne doručení, kdy

zařízení je zakoupeno od naší společnosti nebo prodejního místa. Během toho období,

náklady na údržbu hradí zákazník, pokud je škoda způsobena nevhodným způsobem

provoz uživatele nebo vnější síly.

Celoživotní údržbu zařízení provádí naše společnost.
