Navíjecí stroj s pouzdrem s dvojitým ramenem pro vysokofrekvenční transformátor

GWD‑S22 Navíjecí stroj s dvojitým ramenem pouzdra|Automatický navíječ cívky transformátoru



Stroj na navíjení pouzdra pouzdra s dvojitým ramenem GWD‑S22 integruje závitování pouzdra, navíjení, páskování mezi vrstvami a tvarování bariérové ​​stěny. 5000vysokorychlostní otáčky za minutu pro výrobu vysokofrekvenčních transformátorů a induktorů. Podporuje konfiguraci s více dráty, lankem a inline výrobní linkou.



Přehled produktu:

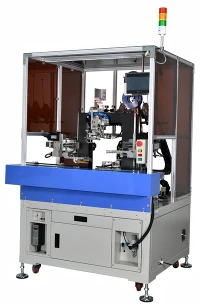

Stroj na navíjení pouzdra s dvojitým ramenem GWD‑S22 je vysoce výkonné řešení automatického navíjení cívky navržené pro vysokofrekvenční transformátory, výkonové induktory a navíjení cívky s magnetickou komponentou.



Na rozdíl od konvenčních jednoramenných navíječek cívek, které oddělují navlékání, navíjení a navíjení návleků do více samostatných stanic, tento dvouramenný stroj na navíjení pláště dokončuje vkládání návleků, navíjení více drátů, mezivrstvové izolační pásky a vytváření bariérové ​​pásky v rámci jednoho strojního cyklu, čímž výrazně omezuje ruční manipulaci a přenos meziproduktů.



Standardní doba cyklu dosahuje pouze **8 sekund na návin** (v závislosti na parametrech procesu navíjení).

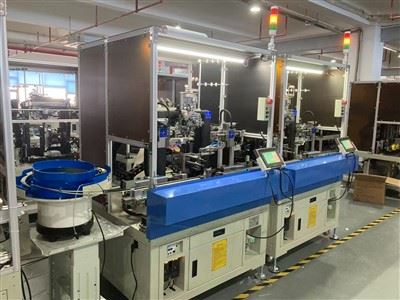

Podporuje samostatný provoz nebo modulární inline výrobní linku s kombinací 2 jednotek, 4 jednotek, 8 jednotek nebo více, což umožňuje flexibilní rozšíření kapacity pro malosériovou výrobu v malém množství a také pro multivariantní malosériovou výrobu.



K dispozici je více mechanických variant: dvouramenné jednopotrubní jednotrubkové, dvouramenné dvouvodičové dvoutrubkové, dvouramenné, třívodičové, třítrubkové a dvouramenné čtyřlinkové třítrubkové konfigurace závitů, aby vyhovovaly různým požadavkům na terminály transformátoru.

1. Architektura synchronizovaného servopohonu se dvěma robotickými rameny

Tento dvou{0}}ramenný-objímkový- stroj na navíjení pouzder využívá **12 sad servomotorů pohánějících dvojitá robotická ramena**, které implementují víceosé koordinované řízení pohybu pro operace podávání dutinek, navlékání, uspořádání drátu a páskování.



- Vysoce přesná základna odlévacího stroje eliminuje rezonanci při maximálních 5000 ot./min. vysokorychlostní rotace vřetena, čímž se zabrání posunutí cívky, nesprávnému vyrovnání a posunutí objímky, ke kterým často dochází u navíjecích zařízení s nízkou tuhostí.



- Logika synchronizovaného pohybu řeší mechanický konflikt mezi vložením pouzdra objímky a vedením drátu; dokáže zpracovat až 6vodičové automatické uspořádání vodičů, tvořit pravoúhlé ohýbání pro vodičové svorky a realizovat dvouvodičové dvouobjímkové zakončení na začátku a na konci cívek.



2. Univerzální mechanismus podávání drátu pro jemné a lankové vodiče

Sdílená struktura podávání tlustého tenkého drátu je implementována tak, aby pokryla složité typy vodičů od 0,1 mm minimálně jednoho drátu až po **1200-pramenný drát**. Funguje pro smaltovaný drát, drát potažený hedvábím, drát FIW, drát potažený filmem a třívrstvý izolovaný drát.



- Speciální volitelný modul podporuje zpracování velmi jemných pramenů 0,06 mm × 600 pramenů.

- Kompatibilní s vertikálními i horizontálními typy cívek a pokrývá většinu standardních specifikací transformátorových cívek s maximálním vnějším průměrem cívky 85 mm a maximální délkou pouzdra 125 mm.

- Konzistentní geometrie podávání drátu zabraňuje poškrábání filmu skloviny, natahování vodiče nebo rozptylu pramenů během vysokorychlostního navíjení.



3. Integrovaná stanice pro vytváření pásek a bariérových stěn

Dvě vestavěné stanice (tapovací stanice + stanice bariérové ​​pásky) spojují mezivrstvové ovinutí izolace a formování bariérové ​​stěny do jednoho pracovního postupu namísto ručního lepení po zpracování.



- Průběžné omotávání izolační páskou, aplikace mezivrstvou páskou a omotávání bariérovou páskou jsou programovatelné.

- Stroj poskytuje monitorování více chyb v reálném čase: alarm přeložené pásky, alarm nesprávného podávání obalu, alarm přerušení drátu a alarm nedostatku pásky. Tyto ochrany založené na senzorech snižují zmetkovitost způsobenou defekty izolační vrstvy.

4. Vyhrazený řídicí systém navíjecího stroje

Speciální řídicí systém navíjecího stroje GREWIN provádí logiku celého procesu. Operátoři konfigurují parametry navíjení, sekvence páskování, offsety polohy objímky a profily pohybu prostřednictvím HMI s dotykovou obrazovkou.



- Komplexní sekvence navíjení včetně vícežilového navíjení ve stejné vrstvě, sendvičového navíjení ABBA a navíjení sponou samec a samice lze naprogramovat nebo vyvinout na zakázku podle vzorových dílů zákazníka.

- Systém podporuje ukládání receptur pro rychlou změnu produktu, čímž se minimalizují prostoje mezi různými modely transformátorů.



5. Modulární upgradovatelné procesní moduly

Mechanický rám si vyhrazuje montážní rozhraní pro volitelné procesní moduly, takže zákazníci mohou rozšířit možnosti stroje bez nákupu nového vybavení:



Ovinutí drátěnou páskou (výměna pouzdra), přeložení pásky, páska s malou nálepkou, navíjení měděnou fólií, drátová vazba, černobílé dvoubarevné zpracování pouzdra, patka pro vázání létajícím drátem, stanice s dvojitou opěrnou stěnou, dvě stanice pro pogumování, laserové odizolování pro třívrstvý izolovaný / filmem omotaný drát, navíjení bezrámečkového papíru Nuomei.

Standardní konfigurace

✅ Integrovaná pásková stanice + bariérová pásková stanice, kompletní plné vinutí transformátoru v jednom cyklu
✅ Automatické podávání rukávů a automatické polohování; pro nastavení objímky není potřeba žádné ruční mechanické nastavení
✅ Intuitivní programování HMI, uložení a vyvolání receptu pro rychlou změnu produktu
✅ Vysoce přesná litinová rámová konstrukce pro dlouhodobou stabilitu při nepřetržitém provozu
✅ Vícekanálový poruchový poplašný systém pro pásku, objímku, přerušení drátu a nedostatek materiálu



Volitelná / upgradovatelná konfigurace

Vícestrojové inline spojení, ovinutí drátěnou páskou místo objímky, přeložení pásky, nalepení malého pásku, navíjení měděnou fólií, drátová vazba, jednovrstvé vícevodičové vinutí, třívodičové navíjení v jedné vrstvě, černobílé objímky, vázací patky létajícího drátu, dvojité polohy opěrné stěny, dvojité bezgumové potahové pozice, laserový odlupovací drát pro navíjení vícevrstvou vrstvou Sendvičové vinutí ABBA, vinutí přezky samec-samice.
K dispozici je vlastní vývoj procesů založený na fyzických vzorcích zákazníka.



Technické specifikace



Položka	Specifikace
Počet vřeten	1
Maximální rychlost	5000 ot./min
Maximální vnější průměr cívky	85 mm
Celková délka rukávu	125 mm
Použitelný průměr drátu	0,1--0,8 MM
Řídicí systém	Specializovaný řídicí systém navíjecího stroje GREWIN
Specifikace napájecího zdroje	AC 220V 50HZ
Specifikace přívodu vzduchu	0.5--0.6
Rozměry stroje	1200(L)*1100(W)*1800(H)
Výkonový jmenovitý	3000W
Hmotnost stroje	450 kg
Servomotor	12 KS
Struktura	2 robotická ramena





Aplikace a kompatibilita

Dvouramenný navíječ pouzdra GWD‑S22 je určen pro výrobce vysokofrekvenčních transformátorů, transformátorů SMPS, silových tlumivek a magnetických součástek. Splňuje výrobní požadavky pro konvenční velikosti transformátorů i sofistikované vícekrokové procesy vinutí. Stroj může běžet jako samostatná jednotka nebo integrovaný do plně automatizovaných výrobních linek.



Často kladené technické otázky

Q1: Jaký je hlavní rozdíl mezi dvouramenným navíjecím strojem na pouzdro pouzdra a běžným navíječem cívek?

A: Obyčejné navíječe cívek pouze dokončují navíjení drátu. Dvouramenná struktura tohoto stroje automaticky realizuje navlékání objímky, pouzdro svorek, mezivrstvové páskování a vytváření bariérové ​​stěny in-line, čímž odstraňuje četné ruční operace po navíjení.



Q2: Zvládne tento stroj lanko / vícepramenný drát?

A: Ano. Podporuje lanko až do 1200 pramenů. K dispozici je volitelná specializovaná struktura pro ultrajemné lanko 0,06 mm × 600 pramenů. Kompatibilní se smaltovaným drátem, drátem potaženým hedvábím, FIW a třívrstvým izolovaným drátem.



Q3: Mohu připojit více strojů GWD‑S22 do jedné výrobní linky?

A: Ano. Modulární mechanická a elektrická rozhraní podporují inline kombinaci 2 jednotek / 4 jednotek / 8 jednotek pro hromadnou výrobu.



Q4: Je podporován vývoj vlastního procesu navíjení?

A: Ano. Můžeme vyvinout speciální logiku navíjení, jako je sendvičové navíjení ABBA, bezrámové navíjení papíru Nuomei podle vzorků dodaných zákazníkem.

Kontaktujte nás

📩 E-mail: sales4@coilwindingmachinechina.com
📞 WhatsApp / mobil: +86 183 2206 6726
🌐 Webové stránky: www.coilwindingmachinechina.com



Pošlete nám svůj vzorek cívky transformátoru nebo technický výkres.
Poskytneme podrobný datový list, video demo a konkurenční nabídku do 24 pracovních hodin.
